Do czego służy wał korbowy w silniku spalinowym?

Zastanawiasz się, do czego służy wał korbowy w silniku spalinowym i czemu mechanicy mówią o nim z takim respektem. Ten artykuł wyjaśni Ci w prosty sposób, jak działa ten element i jak wpływa na żywotność silnika samochodu, koparki czy nawet kosiarki spalinowej.

Czym jest wał korbowy w silniku spalinowym i do czego służy?

W głębi kadłuba silnika, w jego dolnej części, pracuje masywny, precyzyjnie obrobiony wał korbowy. Jest osadzony w bloku silnika spalinowego na specjalnych łożyskach ślizgowych, a z każdej strony współpracuje z innymi podzespołami: tłokami, korbowodami, panewkami, kołem zamachowym oraz kołem pasowym osprzętu. Taki sam zasadniczy element znajdziesz w silniku samochodu osobowego, ciężarówki, maszyny budowlanej, agregatu prądotwórczego i małego silnika kosiarki ogrodowej.

Podstawowe zadanie wału jest bardzo proste, choć wykonywane w ekstremalnie trudnych warunkach. Jego główna funkcja to zamiana posuwisto‑zwrotnego ruchu tłoków na ruch obrotowy, który dalej przez sprzęgło, skrzynię biegów i układ napędowy trafia na koła lub inne elementy robocze maszyny. W koparce będzie to przekładnia hydrostatyczna, w kosiarce – lekka przekładnia paskowa, a w generatorze – bezpośrednio prądnica. Prędkość obrotowa wału, czyli liczba jego obrotów na minutę, to właśnie wartość, którą widzisz na obrotomierzu.

Jeśli spojrzysz na wał korbowy jak na centrum całego układu korbowo‑tłokowego, szybko okaże się, że wykonuje on kilka różnych zadań naraz:

• konwersja ruchu tłoków na moment obrotowy, który można wykorzystać do napędu pojazdu lub maszyny,
• przenoszenie momentu obrotowego do skrzyni biegów, przekładni lub bezpośrednio do prądnicy,
• wygładzanie pracy silnika dzięki swojej masie i współpracy z kołem zamachowym,
• napędzanie osprzętu przez koło pasowe, między innymi takich elementów jak alternator, pompa wody, kompresor klimatyzacji czy pompy hydrauliczne w maszynach budowlanych,
• współpraca z napędem rozrządu, najczęściej przez koło zębate lub specjalne koło pasowe, które utrzymuje właściwe fazy otwierania zaworów.

Wielu mechaników nazywa wał korbowy „sercem” albo „kręgosłupem” jednostki napędowej, bo bez niego energia spalania w cylindrach pozostałaby bezużyteczna. To właśnie na czopach wału powstaje użyteczna praca mechaniczna, która później zamienia się w ruch pojazdu, cięcie trawy czy napęd pompy. Stan wału ma ogromny wpływ na żywotność całego silnika, jego kulturę pracy, osiągi oraz bezpieczeństwo eksploatacji, dlatego projektuje się go na przebieg liczony w setkach tysięcy kilometrów, pod warunkiem prawidłowej obsługi olejowej.

Metaliczne stuki z dolnej części silnika połączone z zapaloną kontrolką ciśnienia oleju to sygnał do natychmiastowego wyłączenia silnika, bo dalsza jazda może w kilka minut skończyć się zatarciem wału korbowego i całkowitym zniszczeniem jednostki napędowej.

Jak zbudowany jest wał korbowy i jakie są zadania jego głównych elementów?

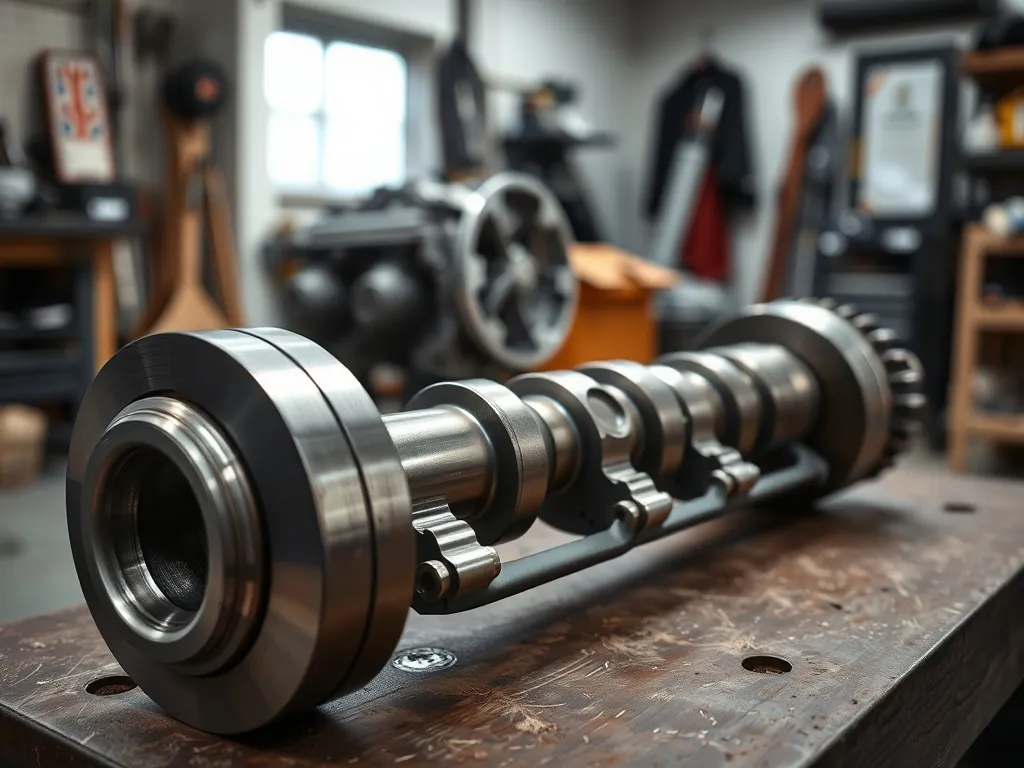

Typowy wał korbowy to jednoczęściowy, długi element z szeregiem czopów głównych i czopów korbowych, połączonych masywnymi ramionami wykorbienia. W jego konstrukcję wbudowane są ciężkie przeciwwagi, które rozmieszcza się naprzeciw czopów korbowych, żeby równoważyły siły bezwładności. Jeden koniec wału przeznaczony jest do montażu koła zamachowego i sprzęgła lub elementów przekładni automatycznej, a drugi do montażu koła pasowego osprzętu oraz kół zębatych lub kół pasowych napędu rozrządu. Wewnątrz wału biegną wydrążone kanały olejowe, które doprowadzają smar do poszczególnych czopów.

Żeby łatwiej uporządkować te elementy, warto spojrzeć na wał jako zestaw współpracujących części konstrukcyjnych:

• czopy główne – powierzchnie, na których wał opiera się w kadłubie na panewkach głównych,
• czopy korbowe – przesunięte względem osi wału czopy, do których mocowane są stopy korbowodów,
• ramiona wykorbienia – łączą czopy główne z korbowymi i przenoszą siły od tłoków,
• przeciwwagi – masywne przeciwciężary równoważące siły bezwładności tłoków i korbowodów,
• końcówka od strony sprzęgła i koła zamachowego – miejsce mocowania koła zamachowego lub tarczy zabierakowej,
• końcówka od strony koła pasowego – służy do montażu koła pasowego osprzętu i elementów napędu rozrządu,
• kanały olejowe – wewnętrzne przewody doprowadzające olej silnikowy do czopów i otworów smarujących.

Cały wał musi być wykonany z bardzo dużą dokładnością, szczególnie jeśli chodzi o średnice czopów i ich współosiowość. Dopuszczalne odchyłki na czopach głównych i korbowych sięgają pojedynczych tysięcznych milimetra, bo tylko wtedy może powstać stabilny film olejowy między czopem a panewką. Po obróbce mechanicznej wał przechodzi proces dynamicznego wyważenia, który ogranicza drgania i obciążenia łożysk. W czasie pracy znosi on miliony cykli obciążeń zmiennych, więc tworzywo i kształt wału muszą wytrzymać ogromne naprężenia zmęczeniowe.

Co robią czopy główne i korbowe wału korbowego?

Czopy główne to cylindryczne powierzchnie wału osadzone w bloku silnika spalinowego na panewkach głównych. Wyznaczają one główną oś obrotu wału, zapewniają stabilne łożyskowanie i przenoszą siły na kadłub silnika. Im więcej cylindrów ma jednostka, tym zwykle więcej czopów głównych stosuje konstruktor, co poprawia sztywność wału i zmniejsza ugięcia przy dużym obciążeniu.

Czopy korbowe są przesunięte względem osi wału o określony promień, tworząc tak zwane wykorbienie. Do tych czopów, przez panewki korbowe, mocowane są stopy korbowodów, które łączą wał z tłokami. To przesunięcie właśnie sprawia, że siła z tłoka działająca w dół lub w górę zamienia się w ruch obrotowy wału, podobnie jak w korbie roweru, gdzie przesunięty punkt mocowania pedału wymusza obrót całej osi.

Jeśli spojrzysz na zadania czopów głównych i korbowych od strony pracy silnika, widać wyraźnie, jak dużo na nich spoczywa:

• przenoszą ogromne siły od tłoków na wał i dalej na blok silnika,
• zapewniają płynny obrót dzięki utrzymaniu cienkiego filmu olejowego między czopem a panewką,
• utrzymują prawidłowe luzy robocze, bez których szybko pojawiłyby się stuki i zużycie,
• rozprowadzają olej przez otwory smarujące w czopach do panewek i korbowodów,
• wpływają bezpośrednio na ciśnienie oleju w układzie, bo zbyt duży luz zwiększa „ucieczkę” oleju.

Panewki główne i korbowe pełnią rolę wymiennych łożysk ślizgowych, po których obraca się wał i stopy korbowodów. Mają miększą warstwę roboczą niż czopy, dlatego to one zużywają się jako pierwsze i chronią wał przed zniszczeniem. Zbyt mała ilość oleju, złej jakości olej silnikowy lub zbyt niski parametr lepkości powodują przyspieszone zużycie panewek, pojawienie się luzów, charakterystyczne „stukanie panewek”, a w kolejnym etapie uszkodzenie powierzchni czopów i zatarcie silnika.

Jak przeciwwagi i koło zamachowe wpływają na pracę silnika?

Przeciwwagi, nazywane też przeciwciężarami, znajdują się po przeciwnej stronie czopów korbowych, patrząc z przekroju wału. Mają dużą masę i odpowiednio dobrany kształt, dzięki czemu równoważą siły bezwładności generowane przez poruszające się tłoki i korbowody. Dzięki nim drgania całego silnika są mniejsze, a obciążenia przenoszone na panewki i blok ulegają wyraźnemu ograniczeniu.

Proces wyważania dynamicznego wału polega na sprawdzeniu, jak rozkłada się masa podczas jego obrotu, na specjalnej wyważarce. Maszyna rozpędza wał i mierzy siły odśrodkowe, a operator wykonuje korekty, na przykład przez kontrolowane nawiercanie przeciwwag. Niewyważony wał powoduje wyczuwalne drgania, hałas, szybsze zużycie panewek, poduszek mocowania silnika oraz elementów osprzętu, takich jak alternator czy napęd rozrządu.

Koło zamachowe jest ciężkim dyskiem zamocowanym na jednym końcu wału korbowego. Magazynuje ono energię kinetyczną między kolejnymi suwami pracy, dzięki czemu pulsujący moment obrotowy zamienia się w bardziej równomierny ruch. Koło zamachowe bardzo ułatwia rozruch, zapewnia pewne ruszanie z miejsca i spokojną jazdę na niskich obrotach. W większości samochodów jest ono połączone z tarczą sprzęgła lub – w automatach – z elementami przekładni hydrokinetycznej.

Dobrze dobrane przeciwwagi i prawidłowo zaprojektowane koło zamachowe dają w codziennej eksploatacji kilka odczuwalnych efektów:

• płynniejsza praca silnika w całym zakresie obrotów, szczególnie na biegu jałowym i przy przyspieszaniu,
• mniejsze wibracje przenoszone na kabinę pojazdu lub ramę maszyny,
• ograniczenie ryzyka pęknięć w osprzęcie, złączach spawanych i mocowaniach przewodów,
• większy komfort jazdy i dłuższa trwałość poduszek silnika oraz elementów przekładni.

Jak wał korbowy zamienia ruch tłoka na moment obrotowy?

W centrum całej pracy leży układ tłok – korbowód – wał korbowy. Tłok porusza się w cylindrze ruchem posuwisto‑zwrotnym w górę i w dół, reagując na zmiany ciśnienia w komorze spalania. Korbowód łączy tłok z czopem korbowym i przenosi siłę wywieraną na denko tłoka. Czop korbowy, przesunięty względem osi wału, podczas ruchu korbowodu wymusza obrót całego wału wokół czopów głównych. W efekcie powstaje rodzaj mechanicznej dźwigni, która zamienia ruch liniowy na ruch obrotowy.

W czterosuwowym silniku spalinowym tylko jeden suwy bezpośrednio dostarcza energię do wału. Jest to suw pracy, podczas którego następuje rozprężanie spalin po zapłonie. Pozostałe suwy – ssanie, sprężanie i wydech – są wykonywane głównie dzięki energii zgromadzonej w rozpędzonym wale i kole zamachowym. To dlatego nawet po zdjęciu nogi z gazu silnik nie zatrzymuje się od razu, lecz kontynuuje obrót, choć ze stopniowo malejącą prędkością.

Jak przebiega cykl pracy silnika od suwu pracy do obrotu wału?

1. W suwie pracy dochodzi do zapłonu mieszanki paliwowo‑powietrznej lub wtrysku paliwa w silniku Diesla, co powoduje gwałtowne rozprężanie gazów i silny nacisk na tłok w dół.
2. Tłok popycha korbowód, który przekazuje siłę na przesunięty czop korbowy wału.
3. Czop korbowy, poruszany przez korbowód, wymusza obrót wału względem czopów głównych osadzonych w bloku.
4. Energia nadana wałowi i kołu zamachowemu pozwala wykonać kolejne suwy: wydech, ssanie i sprężanie, mimo że w ich trakcie nie powstaje nowa energia spalania.
5. Po zakończeniu suwu sprężania tłok i cylinder są ponownie przygotowane do kolejnego suwu pracy, a cały cykl się powtarza.

Najłatwiej wyobrazić sobie działanie wału, porównując je do korby w rowerze. Twoja noga porusza pedał w górę i w dół, czyli wykonuje ruch zbliżony do liniowego, a korba zmienia ten ruch na obrót osi i zębatki. W silniku zamiast nogi działa ciśnienie gazów na tłok, zamiast pedału mamy sworzeń tłoka i stopę korbowodu, a zamiast osi pedałów – wał korbowy.

W silnikach wielocylindrowych poszczególne cylindry wykonują suw pracy w różnych momentach, zgodnie z określoną kolejnością zapłonów. Dzięki temu na wale pojawia się prawie ciągły moment obrotowy, co znacznie poprawia równomierność pracy i zmniejsza drgania. To między innymi dlatego czterocylindrowa jednostka pracuje spokojniej niż jednocylindrowy silnik kosiarki, mimo podobnej zasady działania.

Co to jest moment obrotowy wału korbowego i od czego zależy jego wartość?

Moment obrotowy wału korbowego to w uproszczeniu siła, z jaką wał „skręca” układ napędowy. W fizycznym ujęciu jest to iloczyn siły działającej na czop korbowy i ramienia wykorbienia, czyli odległości czopa od osi wału. To właśnie moment obrotowy „ciągnie” samochód do przodu lub obraca ostrze kosiarki, a nie sama moc, która jest wynikiem połączenia momentu i prędkości obrotowej.

Na wartość momentu na wale wpływa kilka bardzo konkretnych czynników, z których część możesz skojarzyć z parametrami silnika z katalogu:

• ciśnienie spalania w cylindrze, zależne od rodzaju paliwa, stopnia sprężania i ewentualnego doładowania,
• długość ramienia wykorbienia, czyli skok tłoka wynikający z odległości czopa korbowego od osi wału,
• aktualny kąt ustawienia korbowodu względem osi cylindra i wału w danym momencie suwu pracy,
• liczba cylindrów i ich łączna pojemność robocza,
• prędkość obrotowa silnika, która decyduje, ile suwów pracy wykonują tłoki w jednostce czasu,
• straty tarcia w panewkach, pierścieniach tłokowych i innych elementach układu korbowo‑tłokowego.

Pojedynczy cylinder generuje największy moment obrotowy mniej więcej wtedy, gdy wał znajduje się około 90 stopni po górnym martwym położeniu tłoka. W tym położeniu siła rozprężających się gazów działa na korbowód pod korzystnym kątem, dając długie ramię działania. Suma momentów od wszystkich cylindrów przy różnych obrotach tworzy charakterystykę momentu silnika, którą jako kierowca odczuwasz jako „ciągnięcie” w określonym zakresie obrotów.

Zdarza się, że w sporcie lub mocnym tuningu stosuje się specjalne wały, takie jak wał stroker o większym wykorbieniu czy lżejsze wały sportowe. Zwiększenie promienia wykorbienia podnosi skok tłoka i pojemność skokową, co przekłada się na wyższy moment w niższym zakresie obrotów. Z kolei zmniejszenie masy wału pozwala szybciej wkręcać się na obroty, ale wymaga bardzo starannego wyważenia i zwykle jest zarezerwowane dla zastosowań sportowych.

Z czego wykonany jest wał korbowy i jakie są jego rodzaje?

Materiał, z którego powstaje wał korbowy, musi mieć bardzo wysoką wytrzymałość zmęczeniową, odporność na ścieranie na powierzchniach czopów oraz stabilne wymiary w wysokiej temperaturze. W praktyce stosuje się głównie różne odmiany stali węglowej i stopowej, staliwa oraz żeliwo sferoidalne. Wybór tworzywa oraz metody produkcji zależy od przewidywanych obciążeń silnika, maksymalnych obrotów i kosztu całej jednostki.

Najczęściej spotykane rodzaje wałów różnią się technologią wykonania, typowym materiałem oraz zakresem zastosowań, co dobrze pokazuje proste porównanie:

Po wytworzeniu półfabrykatu wał przechodzi rozbudowany proces obróbki. Stosuje się obróbkę cieplną (hartowanie, ulepszanie cieplne) oraz często obróbkę cieplno‑chemiczną, na przykład azotowanie powierzchni czopów, co zwiększa ich twardość i odporność na zużycie. Na końcu czopy główne i korbowe są bardzo precyzyjnie szlifowane i polerowane, bo gładka powierzchnia decyduje o trwałości panewek i całego układu korbowego.

Wał kuty czy odlewany – czym się różnią pod względem trwałości?

Wał odlewany powstaje przez wlaniu ciekłego metalu do przygotowanej formy, w której metal zastyga, tworząc docelowy kształt. Taka technologia daje ziarnistą, dość jednorodną strukturę materiału i pozwala ograniczyć koszt produkcji silnika. Z tego powodu wały odlewane są powszechnie stosowane w seryjnych jednostkach o umiarkowanych obciążeniach, gdzie przy prawidłowej eksploatacji zachowują trwałość porównywalną z resztą silnika.

Wał kuty formuje się zupełnie inaczej – rozgrzany do wysokiej temperatury pręt stali jest kształtowany pod ogromnym naciskiem pras. Włókna struktury metalu układają się wtedy wzdłuż kształtu wału, co wyraźnie podnosi odporność na pęknięcia i zmęczenie materiału. Tak wykonany wał bardzo dobrze znosi wysokie ciśnienia spalania i duże obciążenia skręcające, dlatego stosuje się go chętnie w silnikach Diesla, jednostkach turbodoładowanych i w motorsporcie.

Z punktu widzenia użytkownika auta lub maszyny różnice między wałem kutym a odlewaniem można ująć w kilku praktycznych punktach:

• większa trwałość wału kutego przy seryjnych parametrach silnika o wysokim momencie obrotowym,
• znacznie lepsza odporność wału kutego na podniesienie mocy podczas tuningu lub pracy w ciężkich warunkach,
• bezpieczniejsza praca wału kutego przy bardzo wysokich obrotach, typowych dla silników sportowych,
• często nieco mniejsza masa własna kutego wału przy tej samej wytrzymałości,
• wyraźnie wyższa cena części oraz bardziej kosztowna produkcja, co sprawia, że wymiana wału odlewanego na kuty ma sens głównie w silnikach mocno obciążonych.

W większości prawidłowo eksploatowanych samochodów osobowych, maszyn budowlanych czy ogrodowych fabryczny wał – nawet jeśli jest to wał odlewany – okazuje się wystarczająco trwały. Typowe awarie wynikają częściej z zaniedbań serwisowych, takich jak rzadkie wymiany oleju czy jazda z zapaloną kontrolką ciśnienia, niż z samego rodzaju materiału użytego do produkcji wału.

Wał korbowy w silniku diesla i benzynowym – najważniejsze różnice

Warunki pracy wału w silniku Diesla są inne niż w silniku benzynowym, dlatego konstruktorzy nie mogą zastosować tej samej, identycznej części. W dieslu panują znacznie wyższe ciśnienia spalania, a co za tym idzie większe obciążenia skręcające i zginające przenoszone przez wał. W wielu silnikach benzynowych natomiast istotna jest bardzo wysoka prędkość obrotowa, co stawia szczególne wymagania w zakresie wyważenia i sztywności przy pracy na wysokich obrotach.

Te różne warunki przekładają się na kilka zauważalnych różnic konstrukcyjnych między wałem diesla a benzynowym:

• wały do silników Diesla są z reguły masywniejsze, mają większe średnice czopów i mocniejsze przeciwwagi,
• w jednostkach wysokoprężnych częściej stosuje się wał kuty zamiast odlewanego,
• dobór przeciwwag i tłumików drgań skrętnych na końcu wału jest inny, bo inny jest przebieg momentu obrotowego,
• wyważenie wału w dieslu uwzględnia większe siły zginające przy niższych obrotach, a w benzynie – częściej pracę w górnym zakresie obrotów.

W praktyce uszkodzony wał w dieslu często objawia się bardziej „twardymi”, donośnymi stukami i silnymi wibracjami niż w benzynie, bo przenoszone siły są wyższe. Przy bardzo dużych przebiegach inaczej rozkładają się też typowe zakresy zużycia, co ma znaczenie przy naprawach flot samochodów dostawczych, autobusów czy maszyn roboczych. Dobierając nową jednostkę lub regenerując stary silnik, musisz użyć wału przewidzianego dla danego typu silnika i jego obciążeń, a nie przypadkowego zamiennika o podobnym kształcie.

Jakie są objawy uszkodzenia wału korbowego i co je najczęściej powoduje?

Wał korbowy należy do najbardziej trwałych elementów silnika i w poprawnie serwisowanej jednostce potrafi pracować przez cały okres jej życia. Kiedy jednak dojdzie do jego uszkodzenia, skutki bywają bardzo poważne i często kończą się koniecznością wymiany całego silnika. Najczęstsze problemy z wałem i panewkami wynikają z zaniedbań układu smarowania, przegrzania lub ekstremalnie dużego przebiegu, przy którym dochodzi do naturalnego zużycia łożysk ślizgowych.

Pierwszym sygnałem problemów z wałem lub panewkami bywa dźwięk, który łatwo zignorować, jeśli nie wiesz, na co zwrócić uwagę:

• głuche, metaliczne stuki z dolnej części silnika, często określane jako „stukająca panewka”,
• narastanie głośności stuków wraz ze wzrostem obrotów wału korbowego,
• dźwięk wyraźnie inny niż cykanie zaworów czy popychaczy z górnej części silnika, bardziej głęboki i rytmiczny.

Poza odgłosami możesz zauważyć także inne objawy, które łączą się z pogorszeniem smarowania i równomierności pracy silnika:

• silne wibracje całego silnika, odczuwalne na nadwoziu lub ramie maszyny,
• wyraźny spadek mocy i wrażenie „ociężałości” jednostki, szczególnie przy przyspieszaniu,
• nierówna praca na biegu jałowym, czasem połączona z falowaniem obrotów,
• zapalająca się lub mrugająca kontrolka ciśnienia oleju,
• obniżone ciśnienie oleju mierzone manometrem w porównaniu do wartości katalogowych,
• opiłki metalu w spuszczonym oleju lub na korku magnetycznym miski olejowej,
• możliwe wycieki oleju z okolic uszczelniaczy wału, jeśli pojawiły się nadmierne drgania i bicie.

Przyczyny uszkodzeń wału i panewek są dobrze znane każdemu mechanikowi, bo większości z nich można było wcześniej zapobiec. Do najczęstszych należą:

• niedostateczne smarowanie spowodowane zbyt niskim poziomem oleju, zbyt rzadką wymianą, użyciem oleju o nieodpowiedniej specyfikacji, awarią pompy oleju lub zatkanym smokiem olejowym,
• przegrzanie silnika, które pogarsza właściwości smarne oleju i przyspiesza zużycie panewek,
• naturalne zużycie eksploatacyjne panewek przy bardzo wysokich przebiegach,
• zanieczyszczenia i opiłki w oleju działające jak ścierniwo na powierzchnie czopów i panewek,
• błędy montażowe, na przykład niewłaściwe momenty dokręcenia śrub, źle dobrane panewki lub niewłaściwie ustawione luzy,
• fabryczne wady materiałowe wału lub panewek oraz długotrwałe przeciążanie silnika, na przykład agresywnym tuningiem.

Połączenie głośnych stuków z dołu silnika z jednoczesnym spadkiem ciśnienia oleju oznacza bardzo poważne zagrożenie dla całego układu korbowego. W takiej sytuacji w krótkim czasie może dojść do obrócenia się panewki, zatarcia czopa i zablokowania wału, co zwykle kończy się koniecznością wymiany kompletnego silnika albo bardzo kosztowną odbudową z wymianą wału korbowego.

Jeśli podczas jazdy usłyszysz metaliczne stuki z dolnej części silnika i zobaczysz zapaloną kontrolkę ciśnienia oleju, wyłącz silnik od razu i skorzystaj z lawety, bo każdy kolejny kilometr w takim stanie gwałtownie powiększa zakres zniszczeń wału, panewek i całej jednostki napędowej.
